产品简介
冶自欧博在线轮廓仪是包含测量长度、宽度、厚度，及头尾缺陷、镰刀弯、对角线、斜切量等功能于一体的大型检测设备。其中，长度测量基于德国的Polytec测长仪，厚度测量基于激光切片技术。根据不同的应用场景和工艺需求，宽度以及头尾缺陷、镰刀弯等检测采用不同的技术原理进行测量，主要包括双目立体视觉及激光切片方式。炉前、粗轧前的板坯轮廓测量，多采用激光切片方式测量板坯长、宽、厚及拱形等参数，分段剪前与切头、切尾、定尺剪前多采用双目立体视觉测量其钢板的头尾缺陷、镰刀弯等，定尺剪后成品测量采用双目立体视觉与激光切片结合方式进行测量其宽度、切斜量、镰刀弯、对角线等参数。
在线轮廓检测仪整体设备安全无伤害，测量精度满足中厚板的现场需求，能覆盖中厚板从加热炉到成品区的过程及成品检测，产品功能可定制，易于搭配组合，其中剪前轮廓仪可与一级自动化配合实现优化分段、优化剪切等，参与过程控制。炉前、粗轧前及定尺剪后轮廓仪可与二级配合可实现自动复验及数据上传，实现产品判级、并为自动喷印等功能提供数据，提供整板的轮廓信息到工厂信息系统，可供二次分析，优化三级计划及轧制优化。
产品优势
♦ 使用高亮频闪光源使图像拍摄更加清晰。
♦ 使用双目视觉技术对被测钢板的跳动、倾斜、侧偏，进行有效识别补偿。
♦ 钢板的长度、宽度、厚度可根据温度、材质自动动态补偿。
♦ 采用工业级相机以及非均匀线性矫正技术、固定图像线性噪声矫正技术、电子曝光技术、相关双采样技术、双曝光技术、智能模型学习技术极大的提高了设备的整体精度和可靠性。
♦ 专业吹扫装置，有效的避免了水气粉尘对系统的影响。
♦ 全数字系统、自动标校、智能自检，减轻了使用单位的维护工作。
♦ 采用了先进的双目标定技术，有效地消除了镜头畸变、钢板倾斜、钢板跳动对测量的影响。
♦ 实现了以太网等多种接口数据的传输通信，通讯接口灵活可根据用户需求定制。

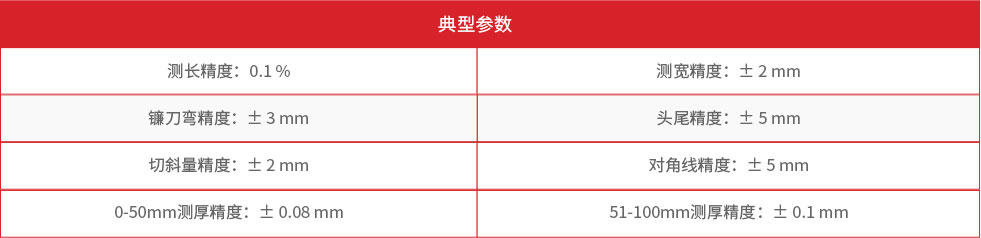

典型参数

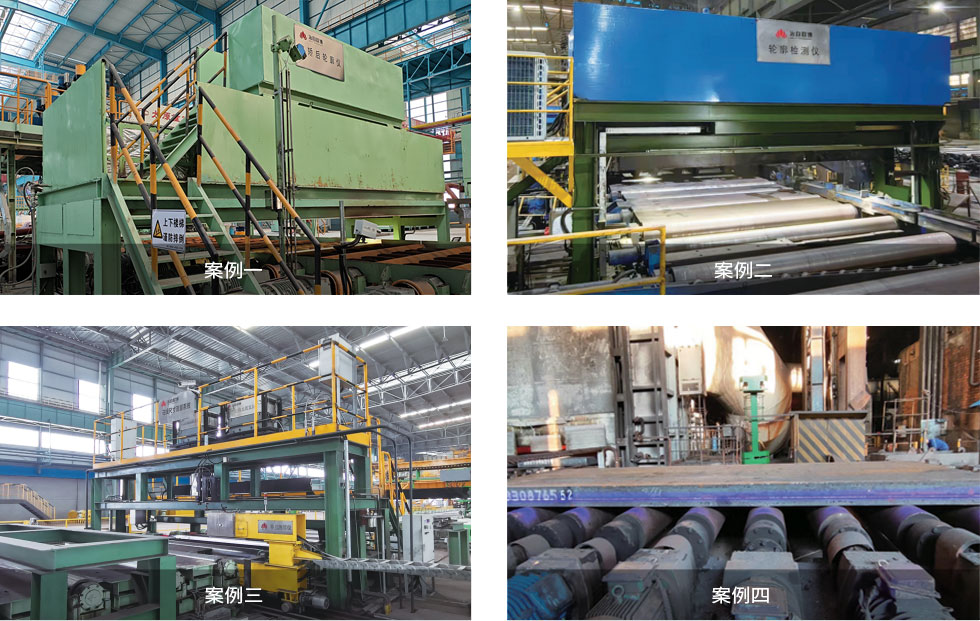

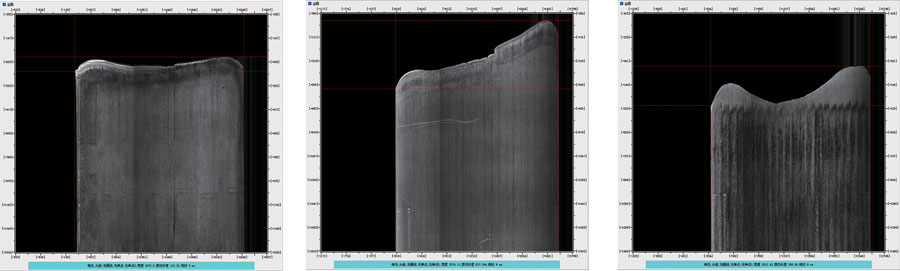

应用展示
